Описание сварочного оборудование

Сварочные аппараты предназначены для контактно-стыковой сварки полиэтиленовых труб диаметром от 40 мм до 1600 мм, а также соединительных деталей из полиэтилена. Применяются для изготовления, монтажа, ремонта и реконструкции опасных производственных объектов, газопроводов, водопроводов, канализаций и оросительных систем.

Сертифицированы РосТехНадзор, Накс.

Из чего состоит:

  • Центратор предназначен для центрирования и выравнивания торцов труб и соединительных деталей. Состоит из стальной рамы, пары подвижных хомутов, приводимых в движение гидравлическими цилиндрами и пары не подвижных хомутов.
  • Электрическая маслостанция с блоком управления предназначена для перемещения подвижной пары хомутов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Состоит из средств измерения и контроля (давления, температуры, времени), трехпозиционного распределителя потока, монтажной плиты и нагнетающей установки.
  • Торцеватель предназначен для снятия оксидной плёнки и выравнивания торцов свариваемых труб. Состоит из несущего корпуса с такелажным кольцом, привода, двусторонних ножей установленных на дисках торцевателя.
  • Нагревательный элемент предназначен для оплавления и прогрева свариваемых торцов труб. Состоит из двух нагреваемых поверхностей с антипригарным покрытием, цифрового блока задания и поддержания температуры и таймера.
  • Бокс предназначен для транспортировки и хранения торцевателя и нагревательного элемента. Оборудован защитными экранами для предотвращения повреждения антипригарного покрытия, а также для защиты оператора от случайного контакта с горячим нагревательным элементом.
  • Комплект вкладышей предназначен для сварки труб меньше максимального рабочего диаметра сварочного аппарата.
  • Зажим для втулок под фланец предназначен для сварки втулок под фланец с трубой или другими фасонными изделиями.
  • Кран манипулятор предназначен для извлечения из зоны сварки торцевателя и нагревательного элемента.
  • Опорные ролики предназначены для опоры и уменьшения пассивного сопротивления трубы.
  • Прибор протоколирования с числовым программным управлением (CNC). Позволяет проводить сварку ПЭ труб в полуавтоматическом режиме. Предназначен для автоматического поддержания регистрации и сохранения параметров сварки (давления, температуры, временных интервалов этапов сварки), погодных и внешних условий (ограждения места сварки), адреса проводимых работ, исполнителя работ, наименование предприятия проводившего работы. Оборудован usb разъёмом для считывания отчетов сварочного процесса (более 1 000 000 отчетов) и аккумулятором для автономной работы (до 72 часов).
  • Комплект ЗиП, гаечный ключ, отвертка.

Центратор

– Запатентованная конструкция рамы, позволяющая работать в трёх положениях наклона к горизонту без дополнительной переналадки.

– Технологичная рама, устойчивая к кручению и изгибу.

– Возможность работы по схеме 2+2 (два подвижных и два неподвижных хомута) и по схеме 3+1 для сварки фитингов, отводов, Y-образных отводов, тройников, крестовин, соединив 2 и 3 хомут при помощи перекидной планки.

– Затяжка гаек откидных винтов вручную, накидным или рожковым ключом, прутком монтажки.

– Редукционные вкладыши для крепления труб меньшего диаметра.

– Площадь сечения поршня гидроцилиндра позволяет развивать усилие необходимое для сварки полиэтиленовых труб с SDR от 41 до 6.

– Центратор оборудован механизмом отрывателя, позволяющим отводить прилипшее зеркало нагревательного элемента от торца трубы.

Нагреватель

– Ремонтопригодный нагревательный элемент.

– Система нагревательных элементов обеспечивает равномерное распределение температуры по всей поверхности зеркала (± 1) (не зависимо от размера зеркала 160 мм - 1600 мм)

– Цифровой терморегулятор позволяет установить любой температурный режим, и поддержать его на всём этапе сварочного процесса.

– Таймер

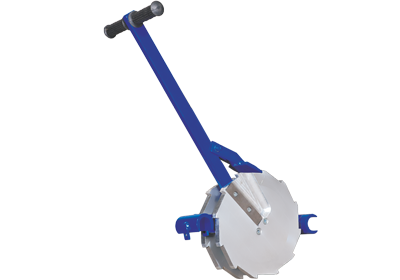

Торцеватель механический

– Отсутствие к электрической сети.

– Малый вес и габариты, что позволяет работать в стеснённых условиях.

Торцеватель электрический

– Высокий крутящий момент и запас мощности, обеспечивает высокую надежность торцевателя.

– Минимальное количество сопрягаемых деталей, что обеспечивает максимальное торцевое биение и как следствие минимальный зазор между торцов труб.

Ручной насос

– Отсутствие подключения к электрической сети.

– Развивает необходимое и достаточное усилие для сварки труб диаметром до 400 мм.

Маслостанция

– Металлический кожух и защитная рама.

– Минимальное количество соединений, что позволяет минимизировать падение давления в системе и упростить монтаж узлов станции.

– Гидроаккумулятор обеспечивает поддержание давления на всех этапах сварочного процесса.

– Обособленный электрический блок в составе маслостанции, позволяет уменьшить количество переносимых узлов станка.

Прибор протоколирования

Блок CNC позволяет производить сварку в полуавтоматическом режиме

  • – Автоматический расчет режимов сварочного процесса, необходимо только задать:
    • – Материал
    • – Диаметр
    • – SDR
  • – Корректировка режимов сварки в зависимости от температуры окружающей среды.
  • – Автоматическая подкачка давления в случае критического падения.
  • – Поддержание заданного температурного режима.
  • – 10 профилей с информацией о сварщике, организации и месте проведения работ.
  • – Возможность сварки в ручном режиме "Сварка без протоколирования".
  • – Графическое отображение сварочного процесса в "Циклограмме".
  • – Передача на ПК протоколов через USB flash накопитель.
  • – Памяти носителя носителя доступно более 1 000 000 протоколов.
  • – Опция: GPS слежение и удаленный доступ к прибору протоколирования.

Кран манипулятор

– Подвижный тельфер.

– Дополнительный упор для предотвращения опрокидывания центратора.

Опорные ролики

– Пара роликов позволяет варить трубы всего размерного ряда группы.

– Простота конструкции залог надежной работы на протяжении долгих лет.

Зажим для втулок под фланец

– Зажим для втулок под фланец предназначен для сварки втулки под фланец с трубой или другим фасонным изделием.

Бокс

– Бокс предназначен транспортировки и хранения торцевателя и нагревательного элемента. Оборудован защитными экранами для предотвращения повреждения антипригарного покрытия, а также для защиты оператора от случайного контакта с горячим нагревательным элементом.


Информация взята с официального сайта завода производителя «Волжанин».
